多端直流输电系统是实现多个能源、负荷中心跨区域互联的有效技术，在技术性和经济性等方面都具备较强竞争力。笔者以我国企业承建、目前在建的某项海外多端直流输电工程为例，进行多端直流输电工程交流滤波器设计与无功补偿研究。该工程中某换流站是弱交流系统，对电压稳定性要求较高，标称频率为60Hz，设计交流滤波器时采用依照北美惯例的性能指标IT乘积。介绍了多端系统与双端系统差异，IT乘积的计算假设回路结构，在此基础上针对换流站弱交流系统设计出满足性能要求的交流滤波器，并进行无功补偿研究。研究结果对最终确定实际工程交流滤波器方案具有一定的参考作用。
关键词: 多端直流输电工程; 交流滤波器; 性能指标; 无功补偿
论文《多端直流输电工程交流滤波器设计与无功补偿研究》发表在《电力电容器与无功补偿》，版权归《电力电容器与无功补偿》所有。本文来自网络平台，仅供参考。
0 引言
传统的双端直流输电系统仅能实现点对点的功率传输，无法实现多个区域电网间的互联，对线路走廊的利用率不够充分。同时仅有一个受端站通常无法单独消纳从送端送来的全部电量，容易导致潮流迂回。多端直流输电系统由3个及以上的换流站、连接各站的直流线路以及各站配置的滤波、无功补偿等设备组成。与常规的两端直流输电系统相比，多端系统运行方式、组合样式更复杂，控制保护策略有较大差异，对控制保护系统的功能完备性和可靠性提出了更高要求。但多端系统能够满足多电源供电和多终端受电的要求，优化了送受端电网结构，更为灵活合理。目前世界上已投入运行的多端直流输电工程有意大利—科西嘉—撒丁岛三端工程、魁北克—新英格兰五端工程、日本新信浓三端工程、舟山群岛五端工程等。此外，北欧、中亚、北非等地区也相继有规划与研究中的多端直流输电工程涌现。
目前，我国企业承建的某多端直流输电工程中，某换流站短路容量为3557 MVA，传输功率为1500 MW，属于弱交流系统。当高压直流输电系统连于弱交流系统时，可能引发电压不稳定、谐波谐振和谐波不稳定等问题，严重影响系统正常运行。因此，该换流站对电压稳定性要求较高，对滤波器投切要求严苛。
本文对比分析多端系统和双端系统谐波源差异，针对某换流站弱交流系统设计交流滤波器，并进行无功补偿研究，对最终确定实际工程交流滤波器方案具有一定的参考作用。
1 多端系统和双端系统谐波源比较

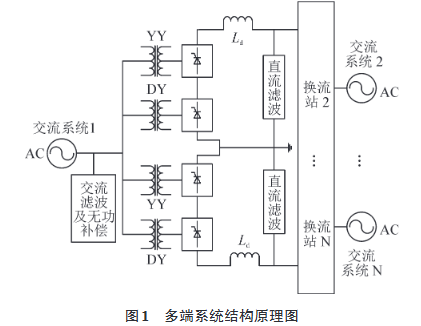

进行换流站交流滤波器设计，首先需要进行谐波源计算。从交流系统角度来看，换流器是一个高内阻抗电流源，产生的谐波分为特征谐波和非特征谐波。多端系统换流站换流器原理结构和滤波器、无功补偿器配置原理见图1。
通过对换流变压器系统侧电流波形进行富氏(Fourier)分解，可获得特征谐波电流幅值，特征谐波是主回路参数和交流电压的函数。决定特征谐波电流幅值的主要因素有交流系统电压、直流电压、直流电流、换流变压器相对感性压降和换流器触发角或熄弧角。由于存在一些非理想因素，所以换流器除了产生特征谐波之外，还会产生非特征谐波。非特征谐波产生的主要原因是换流器参数不对称、变压器电抗和换流器电源电压不平衡。对于本文研究的换流站，采用12脉波换流器，需考虑的非理想条件有换流变各相阻抗不平衡、Y-桥和△-桥之间相对电感压降的偏差、不同阀之间触发角的偏差和交流系统不对称。
因此，换流站作为整流侧或逆变侧，在双极、单极、降电压等不同运行工况下所输出的谐波源，仅与该换流站本身设计有关，与送、受端数量无关。
2 交流滤波器设计
2.1 性能要求
本工程基波频率为60 Hz，不同于我国的工频频率50 Hz，因此采用依照北美惯例的指标——电话干扰系数 TIF 和 IT 乘积指标。
电话干扰系数 TIF 定义如下：
ext{TIF}=frac{sqrt{sum_{n=1}^{n=N}left(U_n W_n ight)^2}}{U_1}
式中：N 为需要考虑的最高谐波次数;U_n 为 n 次谐波电压有效值;U_1 为基波电压有效值;W_n 为 n 次谐波频率 TIF 加权系数，计算如下
W_n=C_n 5 ncdot f_0
式中：C_n 为 C 信息加权系数;f_0 为基波频率(60 Hz)。
IT 乘积定义如下：
IT=sqrt{sum_{n=1}^{n=N}left(I_n W_n ight)^2}
式中，I_n 为 n 次谐波电流有效值。
IEC 标准对于高压直流换流站交流母线上的典型 TIF 要求为 15~50，典型 IT 要求为 15000~50000。我国标准对于 500 kV 高压直流系统交流谐波的典型限值为：奇次谐波电压畸变典型限值为 1%;偶次谐波电压畸变典型限值为 0.5%;总谐波畸变率限值范围为 1%~4%。本工程结合实际电网情况，对单次谐波电压畸变率(D_n)限制为国标的一半，总谐波电压畸变率(THD)和 IT 乘积限值要求严苛，设计难度大，性能限值要求概括见表 1。
表1 性能限值要求
D_n THD TIF IT
0.5% 1.5% 40.0 40.0
2.2 谐波电流源计算
1) 计算条件
在计算交流侧谐波电流时，所使用的交、直流系统主要参数见表2-3。
表2 交流系统主要参数
交流系统额定电压/ kV 最高系统 kV 最低系统稳态电压/ kV 标称交流系统频率/ Hz 标称频率偏差/ Hz
380 400 360 60 0.5/-1.2
表3 直流系统主要参数
额定直流功率 P_N/MW 额定直流电压 U_{dN}/kV 额定直流电流 I_{dN}/A 额定触发角 alpha/(°) 额定熄弧角 gamma/(°)
1500 ±500 1500 15 (12.5~17.5) 17
2) 计算结果
换流器产生的谐波电流计算结果见表4。
表4 谐波电流计算结果
谐波次数 20% I_{dN}/A 50% I_{dN}/A 100%I_{dN}/A
1 487.49 1 250.72 2 605.33
2 0.17 0.34 0.63
3 0.73 2.91 7.93
4 0.17 0.34 0.57
5 0.36 1.64 4.25
6 0.20 0.42 0.74
7 0.35 1.66 3.93
8 0.17 0.32 0.46
9 0.70 2.51 5.65
10 0.16 0.28 0.38
11 42.87 95.51 138.94
12 0.19 0.37 0.45
13 35.78 75.01 91.54
14 0.15 0.23 0.21
15 0.66 2.11 3.35
16 0.15 0.22 0.13
17 0.32 1.07 1.99
18 0.17 0.25 0.07
19 0.32 1.07 1.63
20 0.14 0.17 0.09
21 0.58 1.37 1.90
22 0.14 0.13 0.11
23 18.00 21.65 25.22
24 0.16 0.13 0.19
25 16.05 15.93 23.39
26 0.13 0.08 0.14
27 0.52 1.02 1.78
28 0.12 0.06 0.13
29 0.26 0.50 1.11
30 0.14 0.05 0.16
31 0.27 0.52 1.04
32 0.11 0.05 0.11
33 0.43 0.70 1.40
34 0.11 0.06 0.08
35 9.22 7.92 9.96
36 0.12 0.09 0.07
37 8.26 7.63 8.85
38 0.09 0.07 0.06
39 0.37 0.68 1.12
40 0.09 0.07 0.06
41 0.19 0.38 0.73
42 0.10 0.09 0.09
43 0.20 0.44 0.72
44 0.07 0.08 0.07
45 0.29 0.60 1.07
46 0.07 0.07 0.08
47 4.52 6.12 7.60
48 0.08 0.10 0.12
49 3.97 5.78 7.28
50 0.06 0.07 0.08
2.3 性能计算方法
1) D_n、THD、TIF 指标计算假设回路结构
进行交流滤波器性能计算时，与换流站交流母线相连的交流系统有两种处理方法。第1种方法假设交流系统完全开路，不考虑交流系统的影响。第2种方法考虑交流系统，交流系统谐波阻抗用阻抗圆或阻抗扇型平面表示，性能计算所用的线路模型见图2。
图中：I 表示换流器产生的谐波电流;Z_F 表示交流滤波器谐波阻抗;Z_N 表示交流系统谐波阻抗。交流系统阻抗 Z_N 与滤波器阻抗 Z_F 并联。对于每一次谐波，流入交流系统的谐波电流公式为
I_N=Ifrac{Z_F}{Z_F+Z_N}
滤波器谐波阻抗 Z_F 已知，在交流系统阻抗平面内选择 Z_N，当 Z_F 和 Z_N 的矢量相加后的幅值最小时，流入交流系统的该次谐波电流就最大，从而该次谐波单次电压畸变率就最大。
本文计算 D_n、THD、TIF 指标时，采用第2种方法。
2) IT 乘积计算假设回路结构
IT 乘积计算时，假设回路结构与 D_n、THD、TIF 指标计算假设回路结构相同，如图2所示，但是采用一个单相等值阻抗代替交流系统谐波阻抗 Z_N，该阻抗可以由等值电路的故障水平得到。代替后的回路模型不显示实际系统中发生的谐振，可通过 D_n、THD、TIF 指标计算结果判断交流系统和滤波器是否发生谐振。该假设回路结构是计算 IT 乘积的一个很好的折中，反映了所研究的频率范围的平均水平，避免了过度苛刻的计算条件。
2.4 配置方案及性能计算结果
1) 配置方案
确定交流滤波器配置方案是一个反复调整和优化的过程。具体步骤为：先确定滤波器元件参数，然后计算滤波器性能，若性能不满足要求，需重新调整滤波器元件参数进行优化，直至交流滤波器性能满足要求为止。计算交流滤波器性能可分为两步：首先，计算换流器在交流侧产生的谐波电流，计算结果见表4;其次，在此基础上搭建性能计算假设回路，计算上述各性能指标。
根据谐波电流源计算结果，11、13次谐波电流最大，其次是23、25次，最后是35、37次和47、49次。由于11、13次谐波相比于其他次谐波较大，考虑针对11次和13次谐波单独滤波。其次在24次和36次谐波处配置滤波，能够同时滤除23、25次和35、37次谐波。最后配置并联电容器以滤除高次谐波。在该配置下的计算结果中发现，由于背景谐波影响，3次谐波电流较大，单次畸变率会超标，因此考虑配置3次单调谐滤波器。交流滤波器最终配置方案见表5，电路图见图3-4。
表5 交流滤波器配置
元件 HP11/24 HP13/36 HP3 SC
电容 C_1/mF 1.552 1.554 1.561 1.561
电抗 L_1/mH 17.430 9.781 563.280 1.800
电容 C_2/mF 2.420 1.370 12.491 -
电抗 L_2/mH 11.177 11.098 - -
电阻 R_1/Ω 800.000 800.000 2000.000 -
容量/Mvar 85.000 85.000 85.000 85.000
小组数 4 3 2 1
2) 性能计算结果
表6为统计的交流滤波器性能计算结果最大值，均在限值范围之内。
表6 交流滤波器最大性能结果
性能要求 计算结果 限值
D_3/% 0.43 0.50
D_5/% 0.25 0.50
D_{2h}/% 0.38/2 0.50
D_{2h+1}/% 0.49/11 0.50
THD/% 0.79 1.50
TIF 39.97 40.00
IT 12549.20 20000.00
3 无功补偿研究
3.1 交流系统无功平衡
当换流站是弱交流系统时，对电压稳定性要求较高，因此在进行无功补偿研究时需要考虑电压和频率的影响。无功补偿研究应该与交流滤波器设计同时进行。
该换流站能向系统注入最大无功为 100 Mvar，能够从系统吸收最大无功为 150 Mvar。低功率运行时，换流器消耗的无功较少，一般情况下，满足性能要求所投入的滤波器产生的无功高于换流器和系统能够消耗的无功，因此需要安装无功补偿装置吸收多余无功功率。低功率运行时，考虑电压、频率偏差，需要无功补偿装置吸收的无功功率 Q_r 公式为
Q_r=Q_{f ext{ min}} imesDelta f_{ ext{max}}-frac{Q_{ac}+Q_{dc}}{Delta U_{ ext{max}}^2} imesDelta f_{ ext{max}}
式中：Q_{ac} 为向系统注入的无功最大限值有名值;Q_{f ext{ min}} 为满足性能要求所投入的滤波器产生的无功功率有名值;Q_{dc} 为换流器消耗的无功功率有名值;Delta U_{ ext{max}} 为系统电压最大偏差标幺值;Delta f_{ ext{max}} 为系统频率最大偏差标幺值。
低功率运行时，无功功率平衡情况见表7。
表7 低功率时无功功率平衡表
工况 Q_{ac} Q_{dc} Q_{f ext{ min}} Q_r
单极运行, 20%P_N(alpha=25^circ) 100 26.0 285 58.2
双极运行, 20%P_N 100 98.3 385 78.8
双极运行, 30%P_N 100 202.1 385 -15.7
双极运行, 50%P_N 100 365.7 5x85 8.3
由表7得出结论，换流站在双极运行、20%P_N工况下，需要无功补偿装置吸收的无功最高，为78.8 Mvar。该换流站可配置2组±60 Mvar动态无功补偿装置，以满足系统无功平衡要求。
配置动态无功补偿装置后，系统无功交换情况见表8，在系统无功交换能力范围之内。
表8 系统无功交换能力
工况 Q_{f ext{ min}} Q_{dc} Q Q_{ex} 限值
双极运行, 20%P_N 385 98.3 160 96.7 100
260 36.7
双极运行, 30%P_N 385 202.1 - 52.9 100
双极运行, 50%P_N 585 365.7 - 59.3 100
双极运行, 100%P_N 985 905.9 -160 -80.9 -150
3.2 交流母线电压波动
交流滤波器投切时，会引起电压波动，弱交流系统此现象更应引起重视。滤波器分组投切时，忽略换流器的影响交流母线电压波动变化百分比公式为
Delta U_{AC}=frac{Q_{ ext{filter}}}{S_{ ext{sc}}-Sigma Q_{ ext{filter}}} imes 100\%
式中：Q_{ ext{filter}} 为投切的分组容量;S_{ ext{sc}} 为交流系统短路容量;Sigma Q_{ ext{filter}} 为滤波器分组投切完成后换流站投入运行的无功容量。经计算，该换流站交流母线电压波动为3%，相比于国内一般工程偏大，可通过2组 ±60 Mvar 动态无功补偿装置改善电压稳定性，降低滤波器小组投切导致的电压波动。
4 结语
1) 三端工程与双端工程，谐波电流源计算方法一致。换流站作为整流侧或逆变侧，在双极、单极、降电压等不同运行工况下所输出的谐波源，仅与该换流站本身设计有关，与送、受端数量无关。
2) 通过对目前在建的多端直流工程换流站交流滤波器滤波性能开展研究，得到可以满足该工程交流侧滤波要求的滤波器配置方案。
3) 通过对换流站进行无功补偿研究，分析需要配置的无功补偿装置容量，并验证配置无功补偿装置后系统无功功率平衡，给出了无功补偿研究的一种思路。
4) 由于该次研究所用到的一些计算条件并不是最终的工程参数，比如背景谐波、谐波阻抗等，这些参数与实际的参数可能有一些差距，所以该次研究结果仅供参考，针对具体工程的实际参数应进行更加详细的计算。
